ボール盤バイスの固定方法とワークの傷を改善する方法【段付き口金とアルミアタッチメント】

この記事はAIで音声配信しています。

ボール盤バイスは、ワークを固定し難くて、ワークに傷が付いてしまったり、丸棒が固定できなかったり、、、、色々と不満があります。

その改善として、口金を段付きする方法と、口金に脱着式の多品種対応のアルミ口金と活用する方法があります。



ボール盤バイスの固定方法とワークの傷を改善する方法

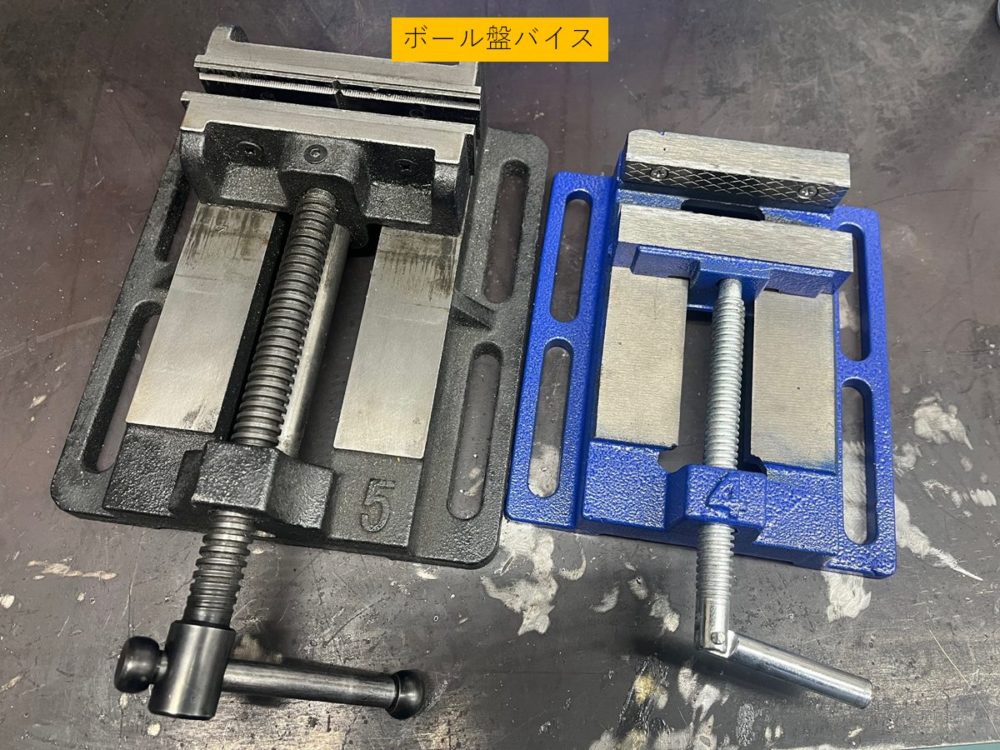

ボール盤バイス

ボール盤バイスとは、ボール盤で穴あけ加工をおこなう時に、ワークを固定する工具のことです。

ボール盤で使用することが基本となっていますが、現場では「サンダー作業（グラインダー）でのワークの固定」「やすりがけの為のワークの固定」など、幅広い用途で使用できる工具です。





ボール盤バイスを使用したことがある人なら、薄々気が付いていると思いますが、下記ような欠点があります。

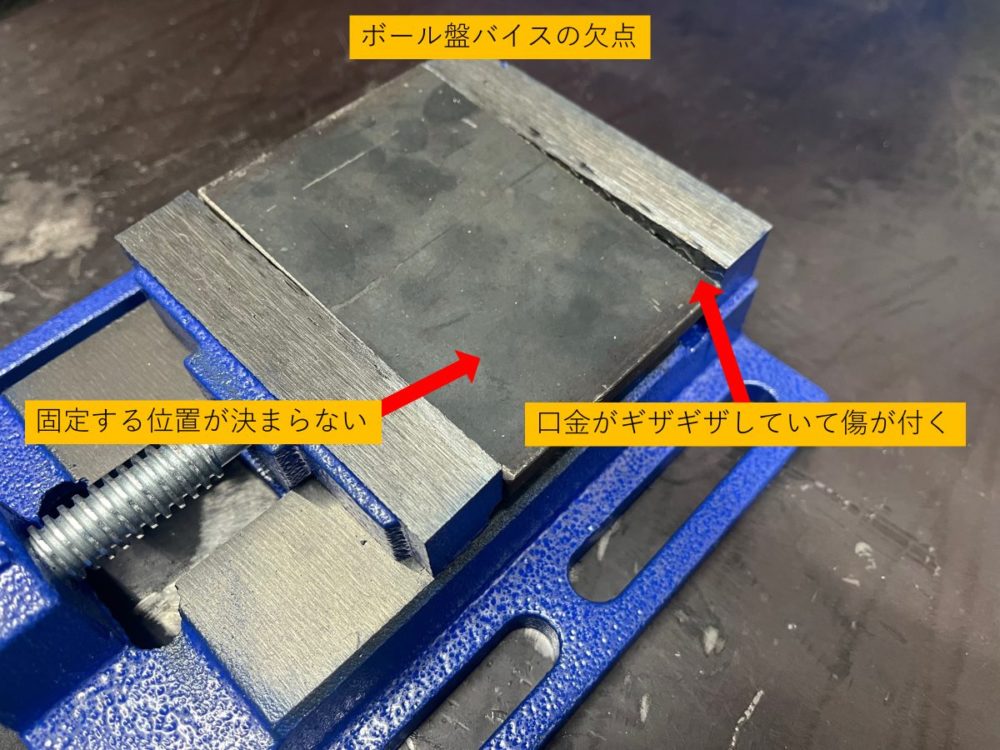

ボール盤バイスの欠点





何が原因？



このような欠点にはイライラしてしまいますが、「固定しにくさ」や「傷つき」は、口金を改善することで解消できます。



口金を改善する



それでは、上記の改善を次項から解説していきます。



現状の口金を段付きタイプに変更する

まず初めに、「現状の口金を段付きタイプに変更する」について。

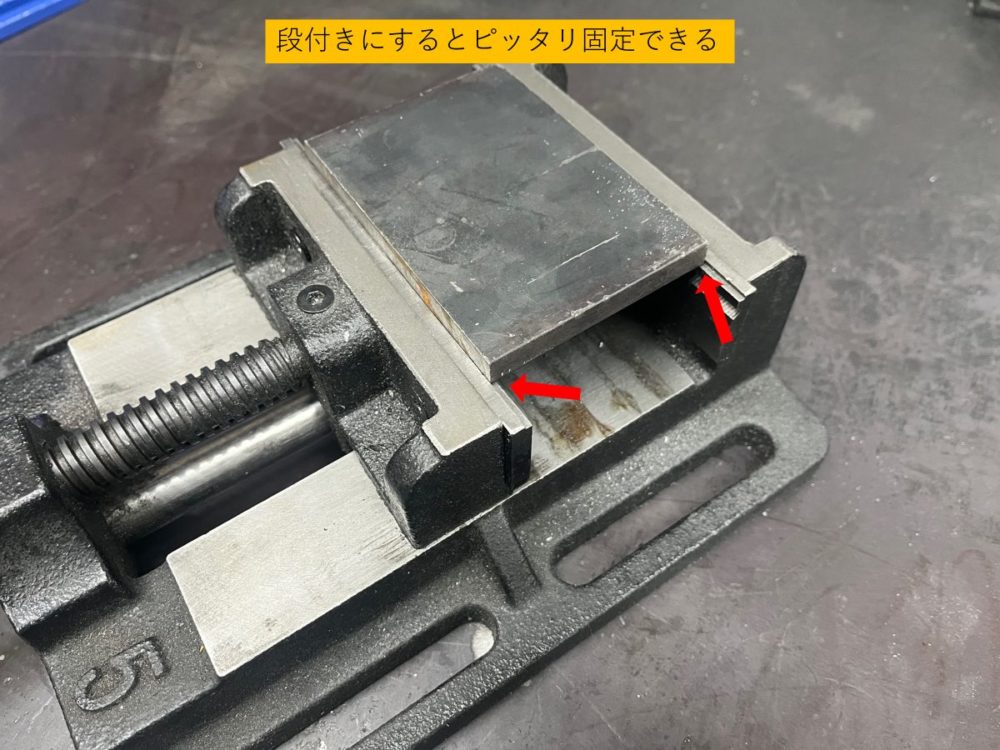

一般的なバイスの口金はフラットになっていますが、これを段付き面に変更することで、ワークの底面をバイスにピッタリと位置決めできるようになります。

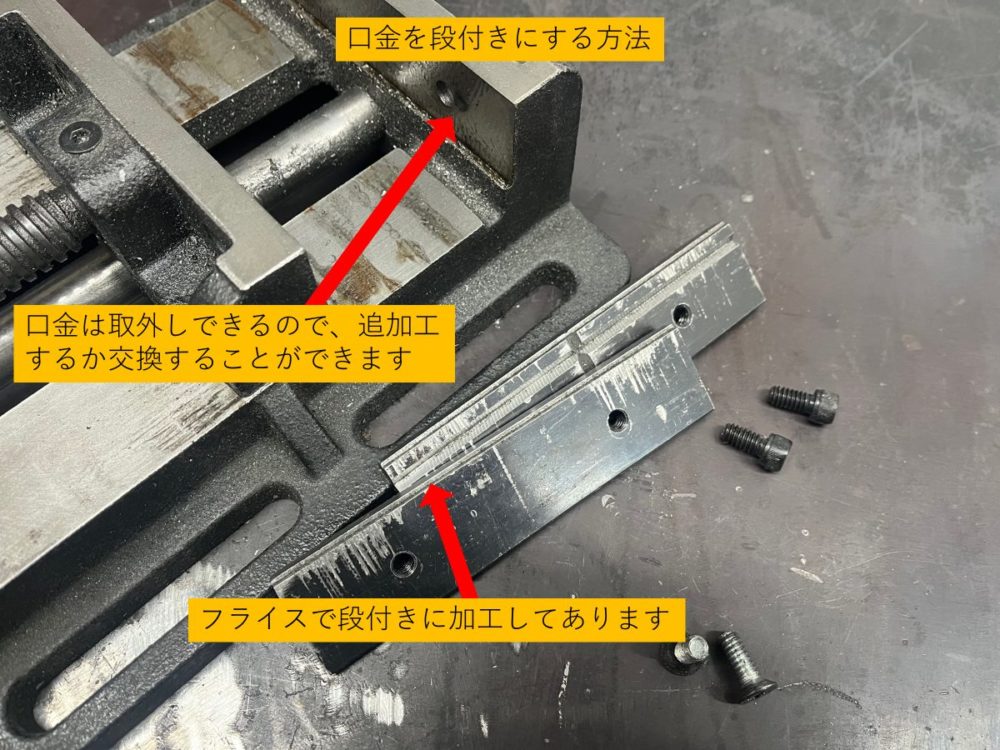

口金を段付きにする方法





段付きにする方法としては、「現状の口金をフライス盤で切削加工して、段付きタイプに変更する」または、「口金を新しく設計・製作する（的容易に設計・加工が可能です）」があります。





脱着式の多品種形状対応のアルミ口金と使用する

次に、「脱着式の多品種形状対応のアルミ口金を使用する」について

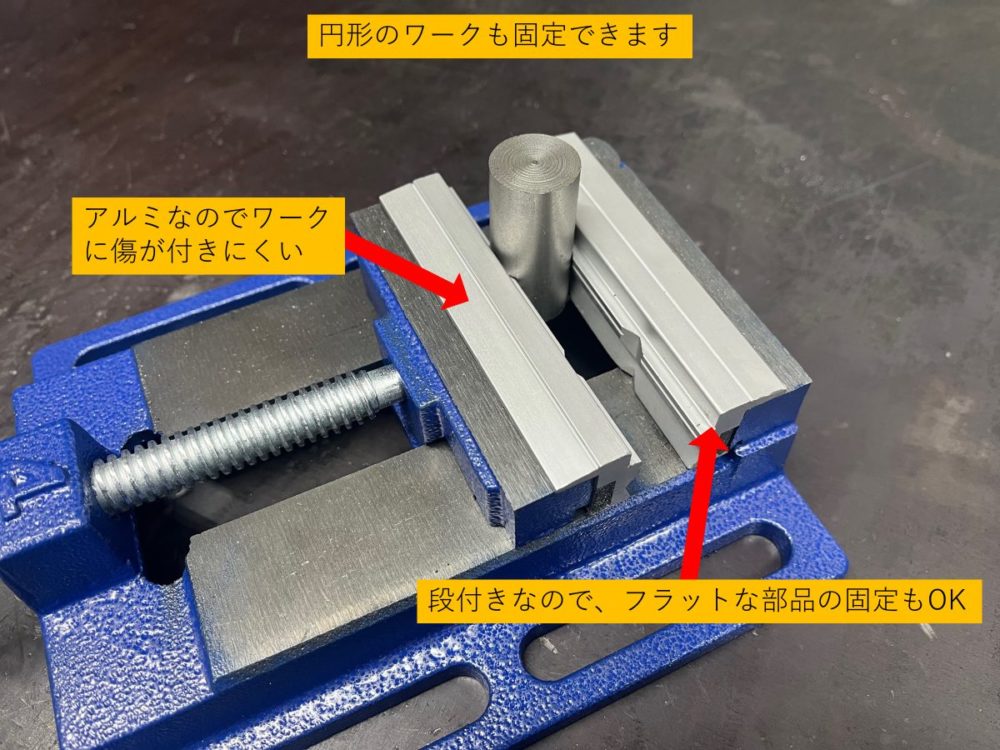

ボール盤バイスの口金は、表面がギザギザになっていたり、フラットな面になっているため、ワークに傷がついたり、丸棒のような形状が固定できない欠点がありますが、多品種対応のアルミニュウム製のアタッチメントを取付けることで改善できます。

＊樹脂製も販売されているので、使用目的に応じて使い分けてください。

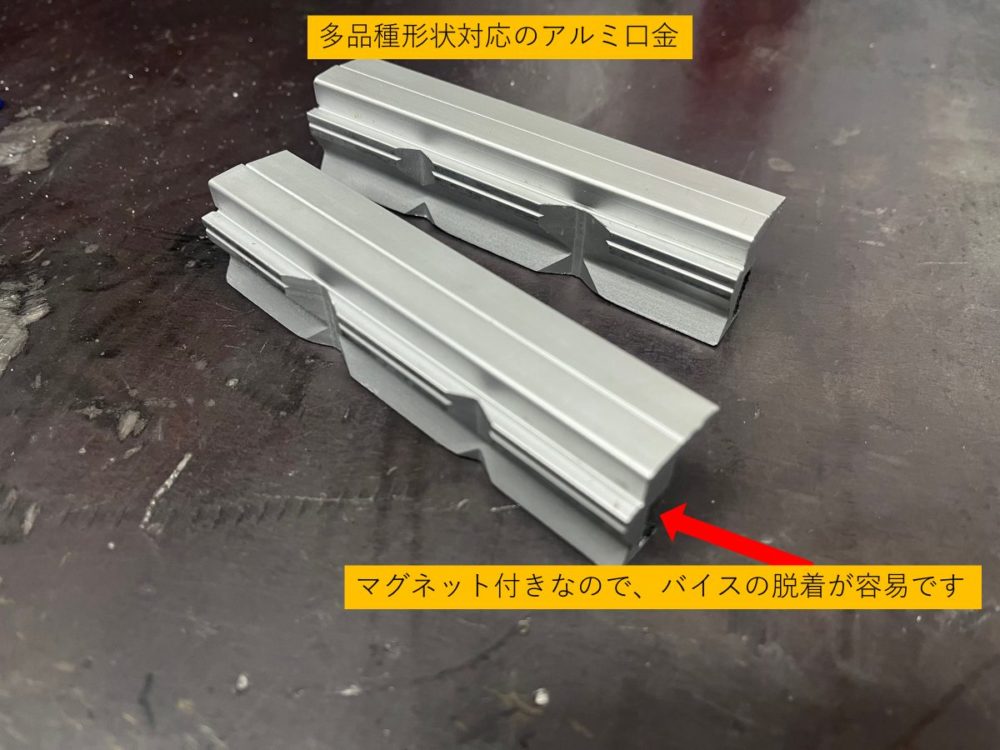

口金に取付ける仕組みですが、アタッチメントにマグネットが仕込んであるので、容易に脱着ができるようになっています。





ポイントまとめ

それでは、ボール盤バイスの固定方法とワークの傷を改善する方法について重要なポイントをまとめておきます。



ポイント



以上3つのポイントです。
