【溝とカム】ノルトロックワッシャーの仕組みと特徴と注意点【物理的に緩まない】

この記事はAIで音声配信しています。

ねじ・ボルトの緩み対策は、機械装置において非常に重要なテーマですよね。

ただ、緩み止めの方法や製品にはさまざまな種類があり、「これが一番良い」と断定することはできません。

そんな中で今回は、スウェーデンのノルトロック社が製造・販売している「ノルトロックワッシャー」をご紹介しようと思います。

この製品はクサビ効果を利用した物理的な緩み止めワッシャーであり、数ある対策の中の一つの選択肢として参考にしてください。

ノルトロックワッシャーの仕組みと特徴と注意点

ノルトロックワッシャーとは？

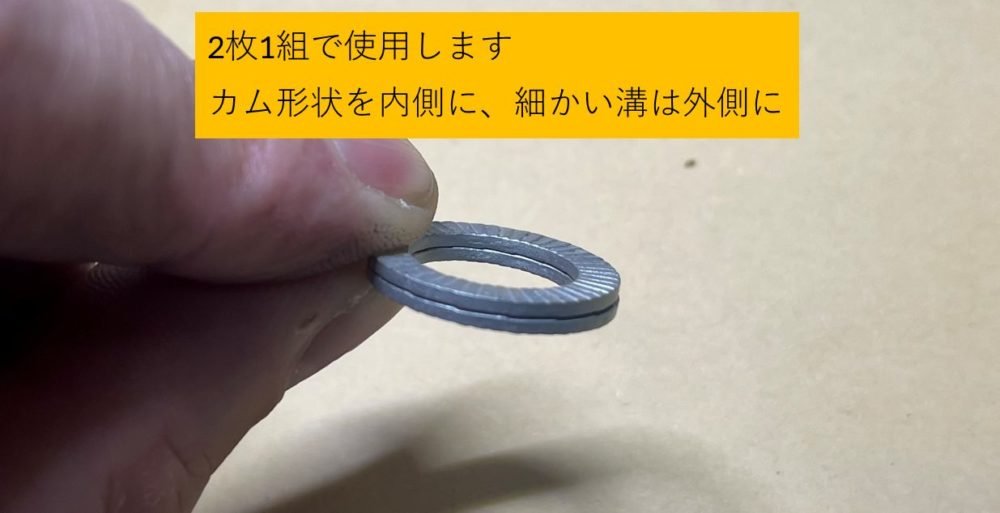

ノルトロックワッシャーとは、2枚1組で使用するゆるみ止めワッシャーです。

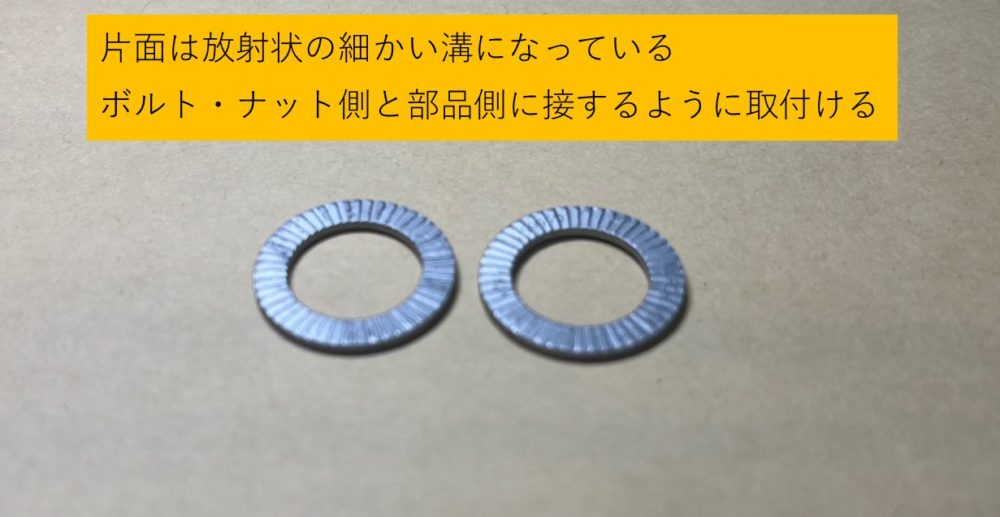

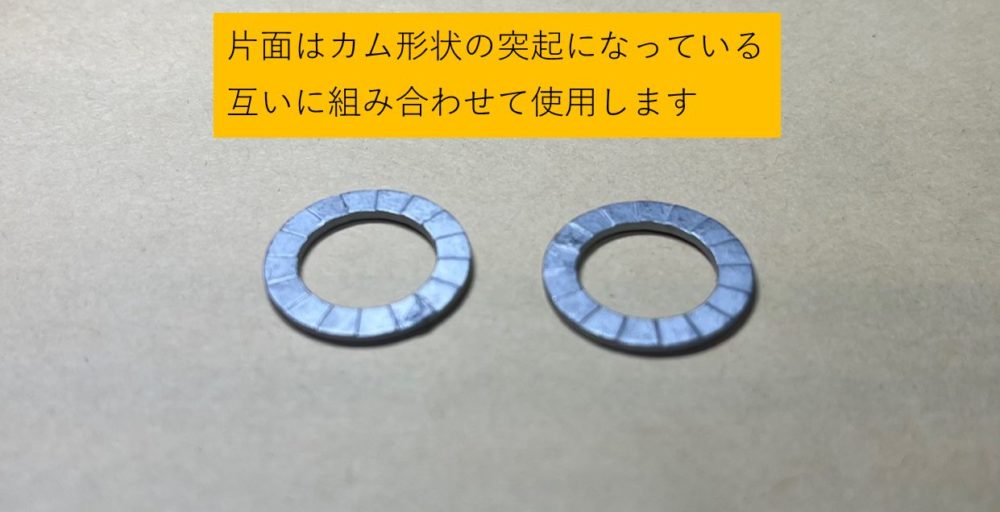

形状の特徴として、片面には「放射状の細かい溝」、もう一方の面には「カム形状の突起」が加工されています。使用する際は、この2枚を「カム形状の突起」同士が向かい合うように組み合わせ、「放射状の細かい溝」はボルト・ナット側と部品側に接するように取り付けます。

なぜ緩まないのか？

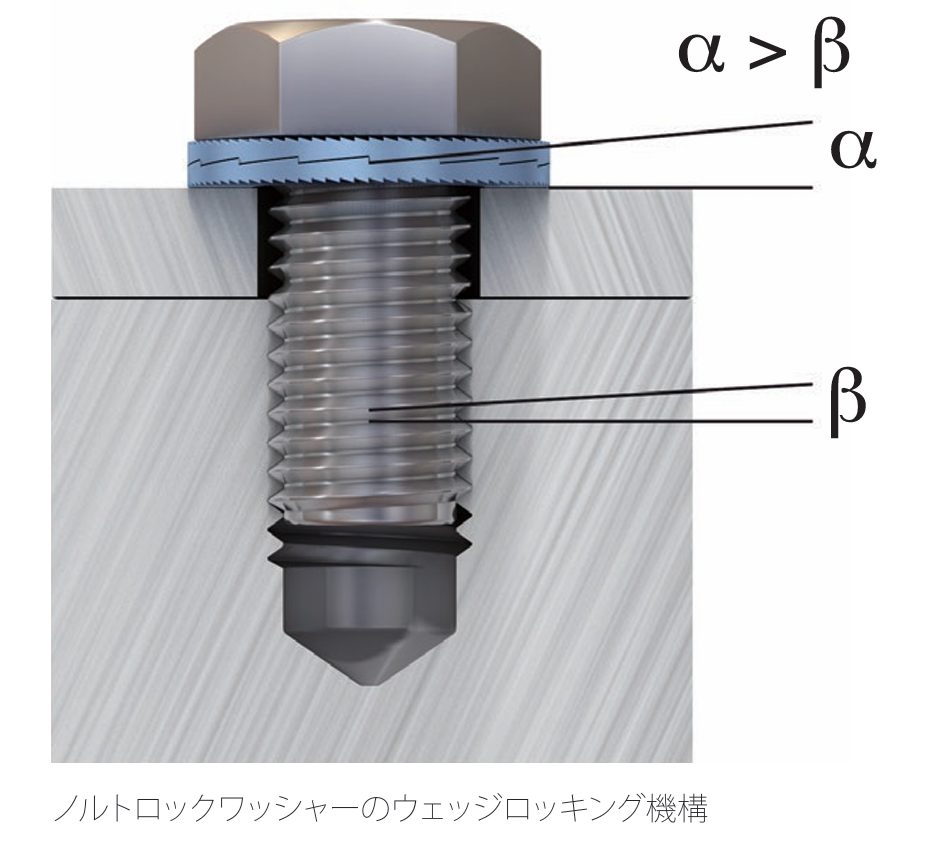

出典：カタログ　ノルトロックワッシャー

カム角度（α）＞ ねじのリード角度（β） となるように設計されています



上記のイラストをご覧いただくと、緩まない仕組みが想像できると思います。よく考えられていますよね。

特徴と注意点

ノルトロックワッシャーの特徴と注意点をまとめておきます。

特徴まとめ

注意点のまとめ

ノルトロックワッシャーは特殊なワッシャーですから、特徴と注意点は理解しておく必要がありそうです。

特に、注意点を守らないと、ゆるみ止めの効果がないので、周知徹底しましょう。

締付けトルク

機械組立をするときに、トルクレンチを使用してボルトを締付ける、、、をおこなっていない場合が多いと思います。

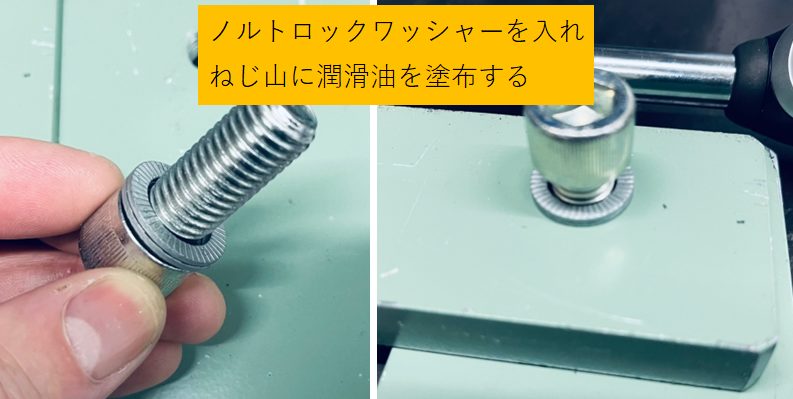

ですが、折角ノルトロックワッシャーを使用するのであれば、推奨されている「ボルトに潤滑剤を塗布してトルクレンチで締め付ける」を実施した方が良いかもしれません。

推奨している締付けのポイント

＊Cu/C ペーストは、銅とグラファイト配合の焼付き防止のペーストです。例えば「モリコート1000」など

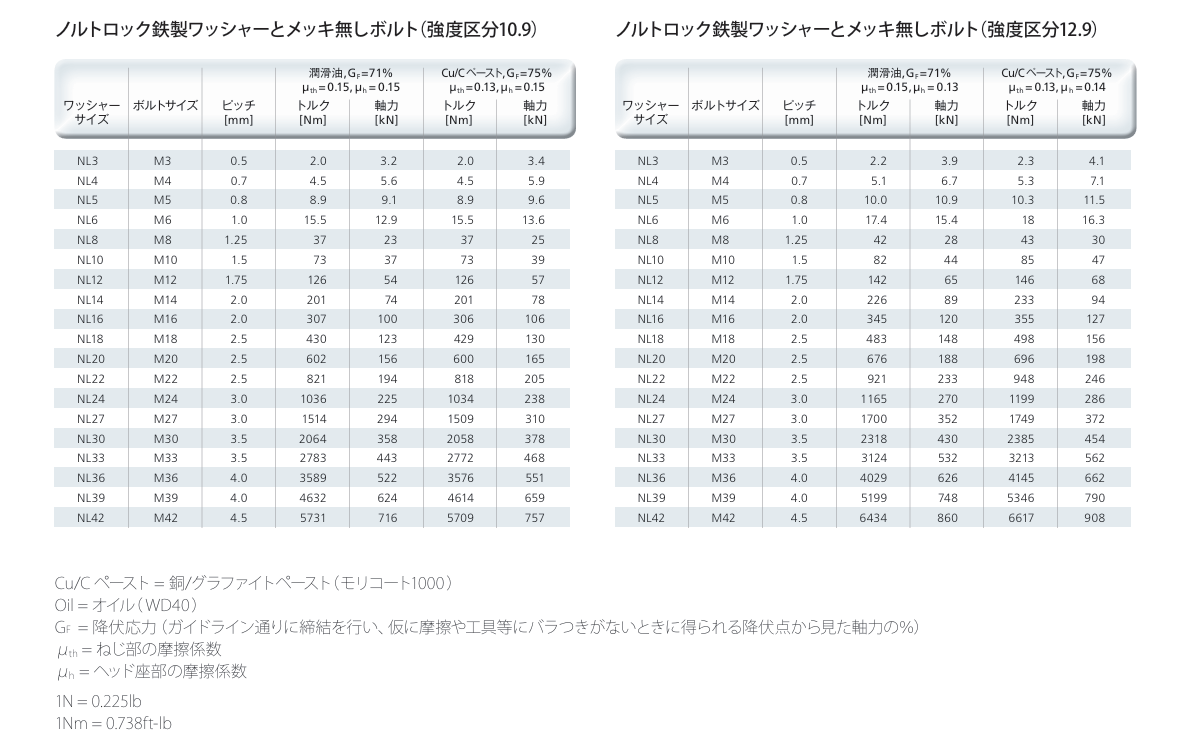

下記はノルトロックワッシャーのカタログのトルク一覧です。

出典：カタログ　ノルトロックワッシャー

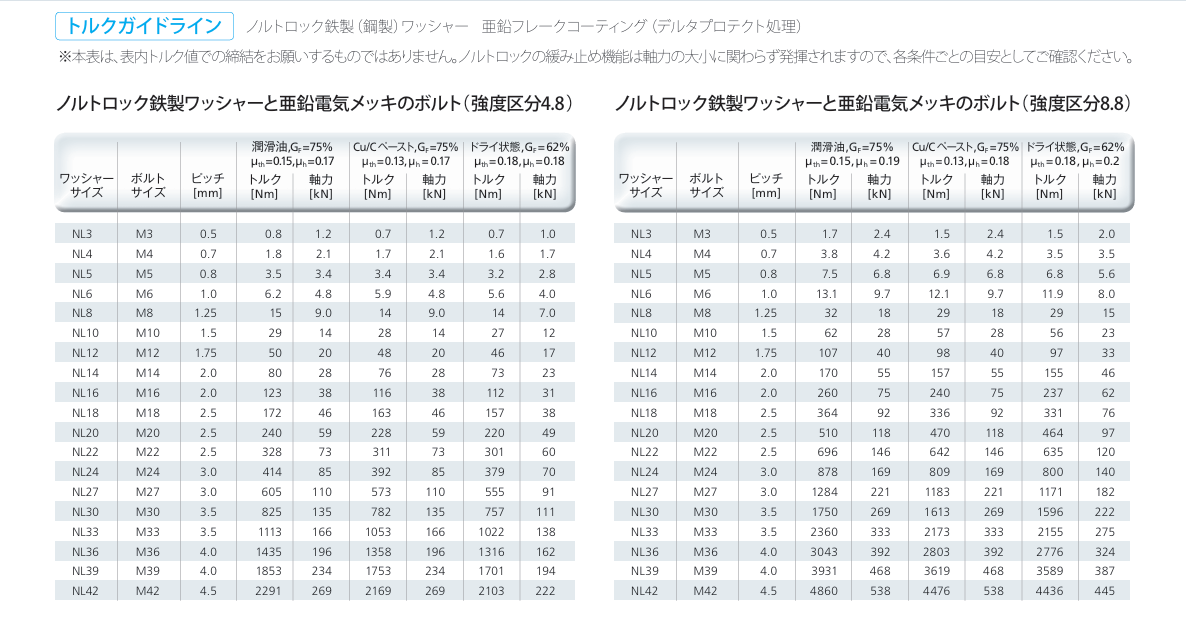

ノルトロック鉄製（鋼製）ワッシャーの締付けトルク一覧

＊クリック拡大

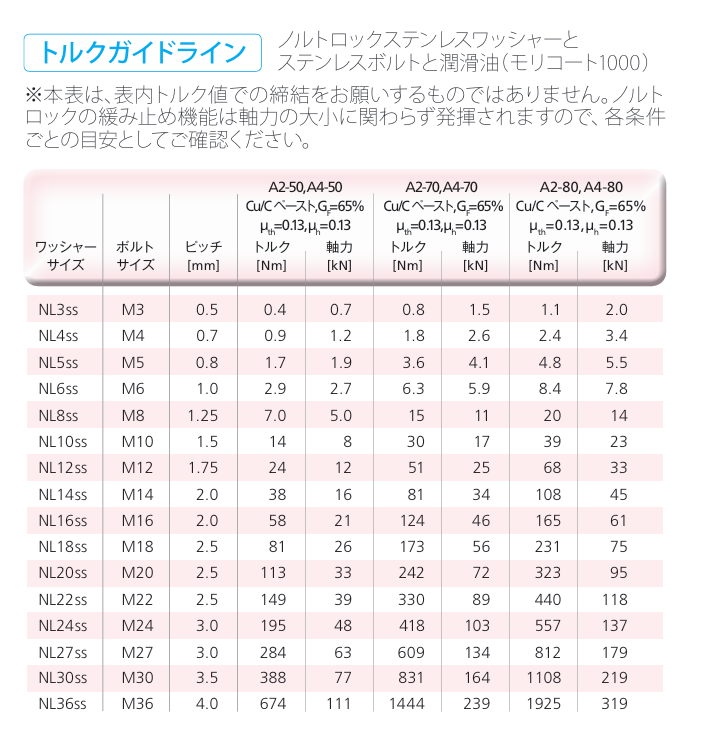

ノルトロックステンレスワッシャー（EN 1.4404（AISI 316L））

ノルトロック254 SMO®ワッシャー（EN1.4547(SUS312L)）

実際に締付けてみた

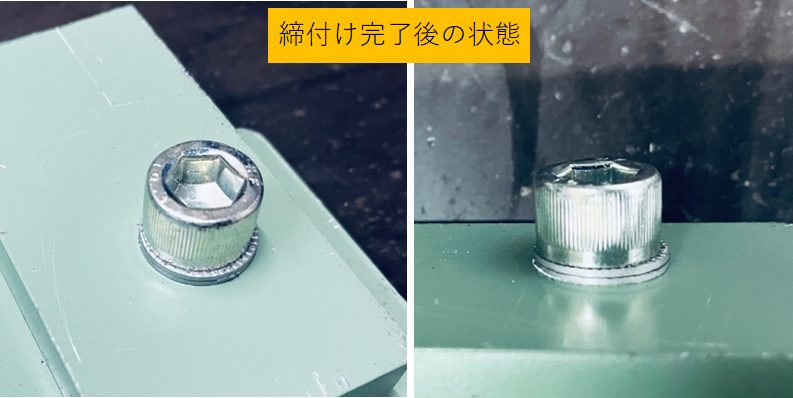

ということで、実際にノルトロックワッシャーを使用して、ボルトを締付けてみました。

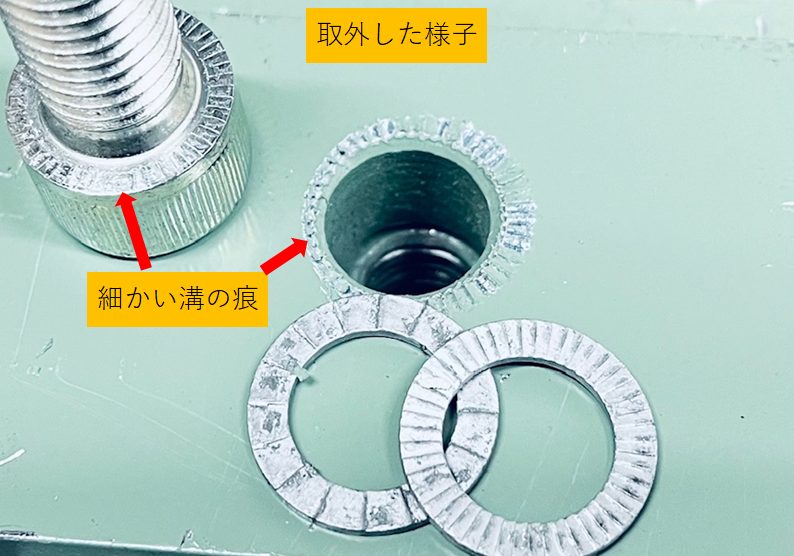

実際に締付けて取り外してみたところ、ボルトの座面と部品にはノルトロックワッシャーの細かい溝の痕が付いており、適切に効いている状態でした。

また、ワッシャーの細かい溝とカム形状の部分は「若干摩耗している」ように見受けられましたので、再使用の回数には限度があると言えそうです。

ポイントまとめ

それでは、ノルトロックワッシャーについて重要なポイントをまとめておきます。

ポイント

以上3つのポイントです。
