機械装置のエアー配管と油圧配管はマークチューブで番号を表示する【系統・役割・I/Oを基準に割付る】

この記事はAIで音声配信しています。
<br />

今回の記事は、装置に使われるエアー配管や油圧配管の一本一本に番号を表示して、「どの配管なのか」を見える化しよう！という内容です。

正直に言えば、これは「ただ機械装置を作るだけ」という人にはあまり響かないかもしれません。

ですが、機械装置のあるべき姿を考えている人や、現場で実際に機械装置と向き合ってきた人には、きっと共感していただける内容だと思います。

記事の目次

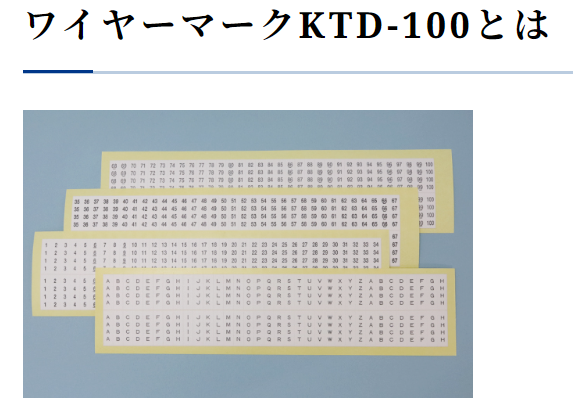

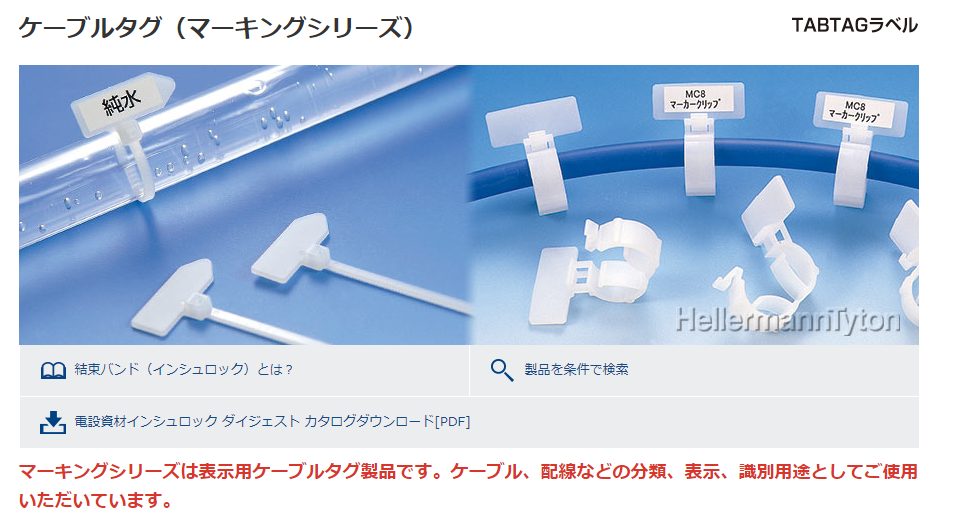

機械装置のエアー配管と油圧配管はマークチューブで番号を表示する

装置を稼働させるためには、電気配線・エアー配管（エアーチューブ）・油圧配管（油圧ホース）が必要ですが、それらは数十本、場合によっては数百本、数千本にも及びます。

そして、その1本1本には必ず個別の役割や意味があるため、混同を防ぐ目的で番号（線番）を両端に付けて表示することが欠かせません。

番号の表示

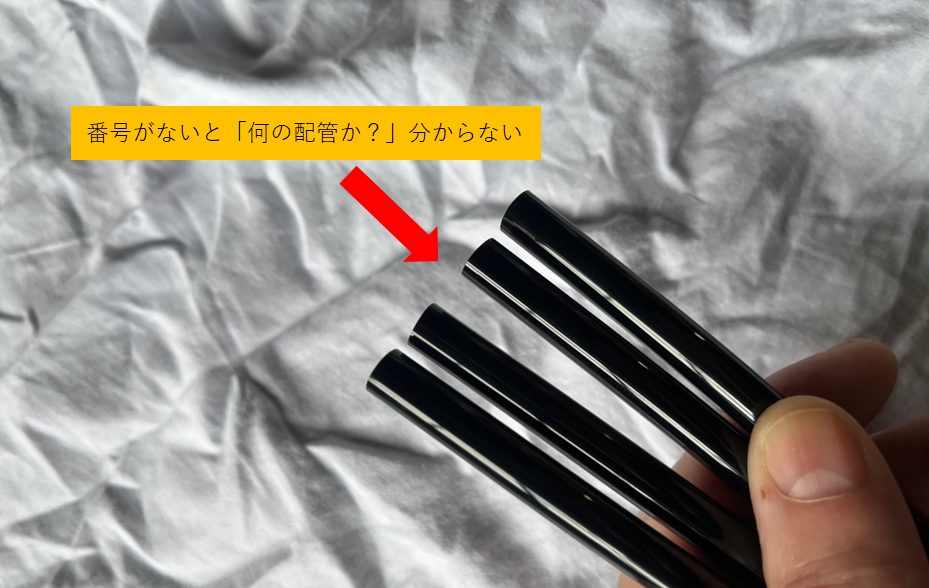

番号がない配管は「どれが何なのか？分からない」

エアー配管・油圧配管の一本一本の両端に番号を表示しましょう。

なぜ、エアー配管・油圧配管を番号表示する必要があるのか

このように、番号表示には多くのメリットがあるため、必ず施工する必要があります。
ところが、一部の装置メーカーさんは、「エアー配管や油圧配管の番号表示は、客先仕様に記載がないから実施しない」と考えるところが存在するようです。

ただ、「作業性」や「メンテナンス性」の観点から、装置メーカー（設計者）が主体的に判断し実施すべき事項なので、本来、客先仕様の有無に左右されるものではありません。

ですから、社内標準として番号表示を施工するように改善して、「装置のあるべき姿」を目指してください。

参考

＊番号表示に関する記事

番号は機械設計側が配管図面に記載しておく必要があります。
もし配管図面に記載がなく、現場作業者が独自に番号を割り振って施工した場合は、その情報を必ず機械設計側にフィードバックし、配管図面に反映させる必要があります。

番号の決め方

電気制御ではないエアー配管・油圧配管

機械設計側が独自の番号を割り振ります。たとえば、手動バルブやエアオペ回路など、電気制御を介さない系統に適用されます。
電気制御によるエアー配管・油圧配管

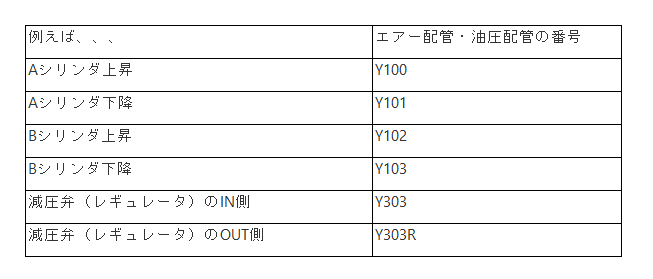

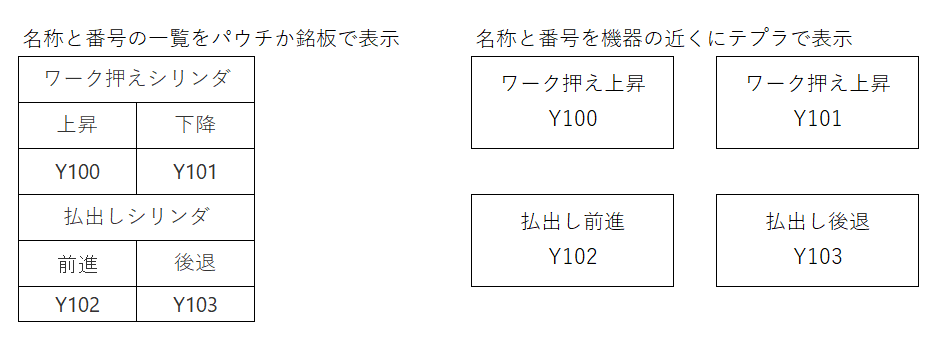

電磁弁の出力 I/O 番号と同一の番号を使用します。電気図面・ソフト（PLC)と配管番号を照合できるので不具合対応が効率的に行えます。

電気制御ではないエアー配管や油圧配管は機械設計側が決定すればいいだけなのですが、電気制御ありのエアー配管や油圧配管は、部署間の問題が発生することがあります。

こんな問題、、、
